MESIN CNC BUBUT ATAU MESIN CNC LATHE

DEFINISI MESIN CNC BUBUT ATAU CNC LATHE


Banyak orang bertanya – tanya tentang apa itu mesin cnc bubut atau mesin cnc lathe ? Perkembangan teknologi komputer di dunia saat ini sangat pesat, untung bagi kita yang memanfaatkannya karena situlah kita dapat belajar banyak berbagai macam ilmu komputer, begitu pula adanya mesin bubut atau sering di sebut juga dengan mesin cnc lathe yang mengacu pada program dari komputer (CAD) maka ilmu teknologi sangat berperan penting. Jadi secara definisi atau pengertian dari mesin cnc bubut atau mesin cnc lathe adalah mesin perkakas modern yang di rancang khusus dengan ketelitian yang sangat kecil dan di kontrol oleh komputer dengan bahasa numerik ( bahasa menggunakan huruf dan angka untuk menghasilkan program ). pada layar kita membuat program dengan mengetik kode, simbol atau huruf sebagai program dasar, sebagai contoh di ketik pada layar M08  yang artinya menyalakan air coolant dan M09 adalah mematikan air coolant. Prinsip kerja mesin CNC bubut atau lathe adalah menghilangkan bagian dari benda kerja untuk memperoleh bentuk tertentu dimana benda kerja diputar dengan kecepatan tertentu dengan dilakukannya proses pemakanan oleh pahat dengan kecepatan pemakanan (feeding) yang dioperasikan secara  sejajar dengan sumbu putar benda kerja.
Sistem persumbuan mesin bubut CNC mempunyai prinsip gerakan dasar seperti mesin bubut manual ( konvensional ) yaitu gerakan ke arah vertikal dan horizontal dengan sistem koordinat sumbu X dan Z. Prinsip kerja mesin bubut CNC sebenarnya sama halnya dengan mesin bubut  manual (konvensional) yaitu benda kerja yang dipasang pada cekam bergerak sedangkan alat potong diam.
Penjelasan dari persumbuan koordinat pada mesin cnc bubut atau lathe sebagai berikut:

v  Sumbu X untuk arah gerakan  vertikal secara melintang tegak lurus terhadap sumbu putar atau pembuatan diameter.
v  Sumbu Z untuk arah gerakan horizontal memanjang yang sejajar sumbu putar.

Persiapan  seakan menggunkan  mesin cnc bubut atau lathe


1.       Mempersiapkan alat-alat yang diperlukan seperti pahat bubut,kunci chuck, dll,
2.       Memastikan keadaan mesin masih off dan mesin itu terhindar dari benda yang mudah terbakar,
3.       Memastikan oli atau pelumas mesin dalam keadaan terisi,
4.       Memasang pahat bubut pada rumah pahat (tool post)

Bagian-bagian mesin bubut CNC


1. Program
2. Processor
3. Motor listrik servo untuk menggerakkan kontrol pahat
4. Motor listrik untuk menggerakan / memutar pahat
5. Pahat atau holder
6. Dudukan atau tool post

Secara umum Mesin cnc bubut atau mesin cnc lathe pada dasarnya  program – program yang  di buat biasanya memanfaatkan software / aplikasi autocad dan mastercam serta  ada juga program yang di buat dari aplikasi bawaan pada mesin. Di sini saya mau sedikit berbagi ilmu yang di dapat dari pengalaman, jadi mesin cnc bubut atau cnc lathe di kelompokan menjadi 2 golongan antara lain sebagai berikut:

1.       Mesin cnc bubut ( trining unit )
2.       Mesin cnc bubut ( production unit )




cnc bubut ( trining unit )

cnc bubut ( production unit )


Penjelasan apa itu mesin bubut ( trining unit ) yaitu jenis mesin cnc bubut atau lathe yang pada prinsip cara kerjanya sama dengan mesin bubut lainnya hanya saja berbeda pada produk / barang yang di kerjakan karena mesin ini biasa mengerjakan material yang lunak. Bentuk dari mesin ini adalah sejenis mesin manual yang sudah di modifikasi menjadi mesin cnc, sedangkan mesin bubut  ( production unit ) di gunakan untuk pengerjaan produk masal dan mesin ini sudah di lengkapi asesoris pembuka pintu otomatis, turret ( letak holder ) yang bisa bergerak sendiri dengan program yang sudah di tentukan, dan menerapkan prinsip kerja hidrolis pada mesin.

hal – hal yang harus di ketahui tentang bagian – bagian dasar bersama fungsinya pada mesin cnc bubut atau mesin cnc lathe adalah sebagai berikut:

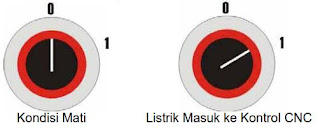

1.       Saklar utama (main switch)
Berfungsi sebagai keluar masuknya arur listrik ke pengendali mesin cnc bubut atau mesin cnc lathe, caranya dengan memutar kisaran 20 derajat kearah kanan dari posisi 0 menuju posisi 1, lebih lengkapnya baca pada bagian langkah-langkah mengoperasikan mesin cnc bubut atau mesin cnc lathe.


2.       Saklar operasi mesin (operating switch)
Pada mesin cnc bubut atau mesin cnc lathe hampir sama fungsinya dengan main switch diatas hanya saja operating switch berada pada sekitar layar utama, sedangkan main switch berada pada belakang mesin.



3.       Layar utama atau kontrol panel
Setiap mesin cnc bubut atau mesin cnc lathe pasti disertai layar utama untuk melihat atau mengatur program-program yang telah dimasukan ke dalam memori internal mesin tersebut.


4.       Cekam
Alat ini berfungsi sebagai penjepit benda kerja pada mesin cnc bubut atau mesin cnc lathe saat proses pembuatan produk berlangsung.


5.       Turret
Berfungsi untuk penempatan holder-holder yang biasanya berjumlah kurang lebih ada 12 tempat holder.


6.       Holder ( dudukan pahat )
Holder berguna sebagai alat pemegang berbagai macam pahat yang kecil maupun yang besar.


7.       Tailstock
Tailstock ini biasanya sebagai pemicu ujung atau senter produk yang di bubut, bisa juga berfungsi sebagai pemegang benda kerja di saat benda kerja itu berukuran panjang .


8.       Coolant
Coolant ini membuat barang tidak cepat panas saat di bubut.



         Dan saya akan memberi tips tentang keselamatan kerja karena setiap pekerjaan pasti yang di utamakan adalah keselamatan kerja, sebagai  pengingat kita untuk menganalisir kesalahan kesalahan dalam bekerja demi keselamatan, ada beberapa hal yang perlu di perhatikan  dalam proses bubut sebagai berikut:

·         Baca dulu perintah prosedur kerja sebelum memulai mengoperasikan mesin,
·         Usahakan tempat kerja dalam keadaan bersih dengan penerangan yang memadai
·         Gunakan selalu APD (alat pelindung diri )  setiap saat bekerja dengan mesin
·         Pastikan terhindar dari bahan yang mudah terbakar saat proses berlangsung
·         Matikan mesin jika terjadi kesalahan dalam proses kerja
·         Gunakan alat yang memenuhi prosedur untuk mengantisipasi kesalahan.



jangan lupa kritik dan saran,  semoga bermanfaat dan sukses selalu, terima kasih.
